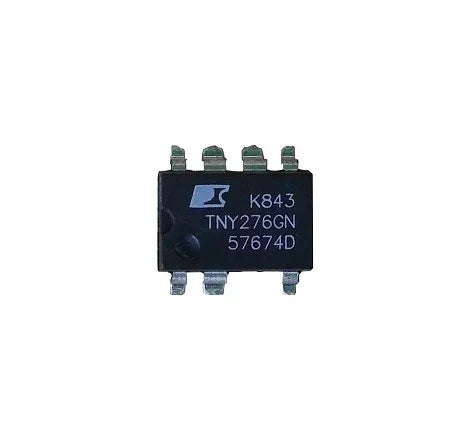

Commutateur de puissance TNY276GN SOP-7
Plus d'infos ?
Ce produit est proposé par un site partenaire externe. En poursuivant, vous quitterez Shopini.
Livraison 24–48h
Paiement sécurisé
Description
Description :
Nom complet : TNY276GN
Famille : TinySwitch-II
Type : Convertisseur Flyback intégré (Contrôleur PWM + MOSFET)
Boîtier : SOP-7 (aussi disponible en DIP-8 ou SMD-8 selon la version)
Usage typique : Chargeurs, adaptateurs secteur, alimentations électroménager, LED drivers, etc.
Caractéristiques Électriques :
| Paramètre | Valeur typique |
|---|---|
| Tension d’entrée (max) | 265 VAC (375 VDC max) |
| Puissance de sortie (max) | 16 W (avec dissipateur à 230V) |
| 10 W (sans dissipateur à 230V) | |
| Fréquence de commutation | 132 kHz |
| MOSFET intégré (Drain à Source) | 700 V, R<sub>DS(on)</sub> ≈ 9Ω |
| Courant de drain max | ~430 mA (peak) |
| Mode de fonctionnement | PWM, avec gestion automatique de la charge légère (skip cycle) |
| Consommation à vide | < 150 mW |
| Protection thermique | Oui (shutdown automatique) |
| Protections | Surcharge, surtension, court-circuit, température |
Brochage SOP-7 :
| Broche | Nom | Description |
|---|---|---|
| 1 | ENABLE | Entrée contrôle d’activation/désactivation |
| 2 | SOURCE | Masse / référence interne |
| 3 | SOURCE | Masse (généralement connectée au 2) |
| 4 | SOURCE | Masse (généralement connectée au 2/3) |
| 5 | BP | Bypass (avec un condo de 0.1 µF) |
| 6 | DRAIN | Connecté au transformateur (primaire) |
| 7 | DRAIN | (Idem broche 6) |
