Circuit intégré SH74HC165N – Registre à décalage 8 bits à entrées parallèles et sortie série (PISO)

Description

• Type de composant

  • Registre à décalage 8 bits

  • Entrées parallèles / sortie série (Parallel-In Serial-Out)

• Famille logique

  • Technologie CMOS – série 74HC

  • Faible consommation d’énergie

  • Compatible TTL en entrée

• Fonction principale

  • Permet de lire 8 signaux numériques simultanément

  • Transmet ces 8 bits un par un sur une seule ligne de sortie

• Applications courantes

  • Lecture de boutons, interrupteurs, claviers

  • Extension du nombre d’entrées d’un microcontrôleur (Arduino, PIC, STM32…)

  • Systèmes embarqués et électroniques industrielles

  • Chaînage de plusieurs registres pour augmenter le nombre d’entrées

• Boîtier

  • DIP-16 (traversant, facile à souder et à tester sur breadboard)

  • Suffixe N = boîtier plastique traversant

• Tension d’alimentation

  • De 2 V à 6 V

  • Typiquement 5 V

• Broches principales

  • A à H : 8 entrées parallèles

  • PL̅ (Parallel Load) : charge les données des entrées

  • CP (Clock) : horloge de décalage

  • CE̅ (Clock Enable) : activation de l’horloge

  • Q7 : sortie série des données

  • VCC : alimentation

  • GND : masse

• Mode de fonctionnement

  • PL̅ à 0 → les 8 entrées sont chargées

  • PL̅ à 1 → les bits sont décalés à chaque impulsion d’horloge

  • Les données sortent bit par bit sur Q7

• Caractéristiques électriques

  • Temps de commutation rapide

  • Bonne immunité au bruit

  • Compatible avec les systèmes logiques standards

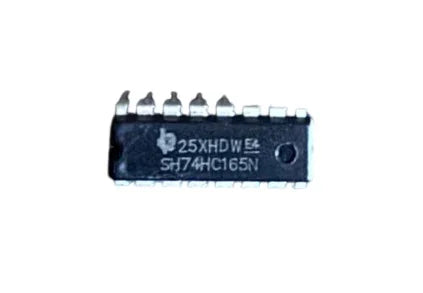

• Marquages sur le composant

  • SH74HC165N : référence du circuit

  • E4 : conformité RoHS (sans plomb)

  • 25XHDW : code de fabrication (lot/date)
