Carte de développement FPGA Altera MAX10 10M50DAF48 – Compatible DE10-Lite avec 64 Mo SDRAM, connecteur Arduino R3 et programmateur USB Blaster

Description

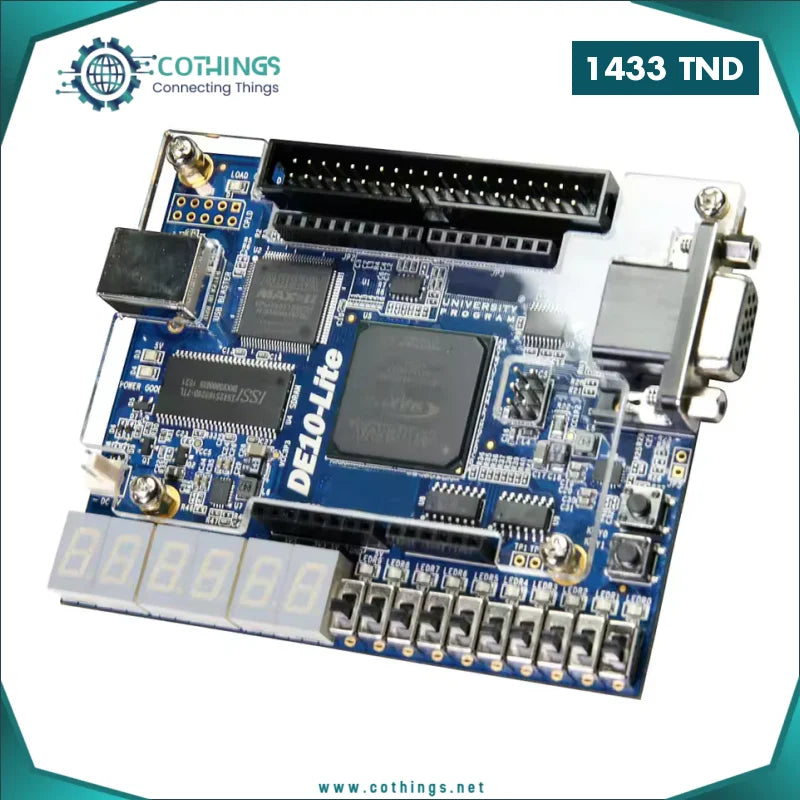

Carte de développement FPGA DE10-Lite – Basée sur Intel/Altera MAX 10 10M50DAF484C7G

La DE10-Lite est une carte FPGA polyvalente conçue pour les projets éducatifs,

le prototypage rapide et les applications multimédia. Elle permet aux utilisateurs de créer des circuits allant de simples logiques numériques à des systèmes complexes intégrant capteurs et affichages.

Caractéristiques principales :

FPGA :

• Dispositif MAX 10 10M50DAF484C7G

• 50 000 éléments logiques programmables (LE)

• 1 638 Kbit de mémoire M9K intégrée

• 144 multiplicateurs 18×18

• 4 PLL pour le traitement du signal et le timing

• ADC double intégré : chaque ADC avec 1 entrée analogique dédiée + 8 pins à fonction double.



Mémoire et programmation :

• SDRAM 64 MB, bus de données x16

• Programmation via USB Blaster intégré (connecteur USB type B)



Capteurs et extensions :

• Accéléromètre intégré

• Connecteur GPIO 2×20, niveaux 3,3 V

• Connecteur compatible Arduino Uno R3 avec 6 canaux ADC

Affichage et interface utilisateur :

• VGA 4 bits via résistances

• 10 LED

• 10 interrupteurs à glissière

• 2 boutons poussoirs

• 6 afficheurs 7 segments

Alimentation :

• Entrée DC 5 V

Dimensions :

• 97,5 × 80 mm

Contenu du package :

• 1 × Carte de développement FPGA DE10-Lite

• 1 × Câble USB pour alimentation et programmation

Points forts :

• Convient pour l’apprentissage FPGA et le prototypage rapide

• Permet l’intégration de capteurs, afficheurs et modules externes

• Supporte Arduino Shield et autres modules via GPIO et connecteurs compatibles

Applications typiques :

• Projets éducatifs et laboratoires FPGA

• Applications multimédia et systèmes embarqués

• Développement de circuits numériques complexes et traitement de signal
