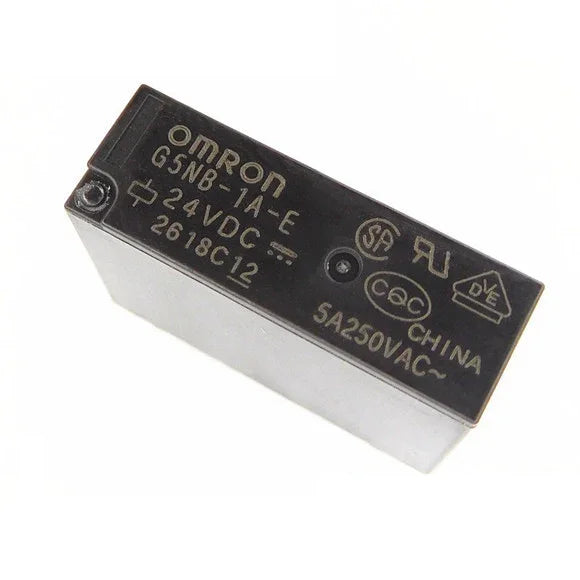

Relais de puissance Omron G5NB‑1A‑E 24 V DC SPST‑NO

Description

Informations générales

• Relais électromécanique usage général de la série G5NB d’OMRON.

• Référence fabricant : G5NB-1A-E DC24 (24 VDC sur la bobine).

• Code Farnell : 1333633.

 Caractéristiques électriques

• Configuration des contacts : SPST (un seul contact, normalement ouvert / NO) — signifie qu’il ferme le circuit quand la bobine est alimentée.

• Tension de bobine : 24 VDC (le relais s’active avec du courant continu 24 V).

• Courant maximum des contacts : 5 A.

• Tension maximale qu’il peut commuter :

  • AC 250 V (courant alternatif).

  • DC 30 V (courant continu).

• Matériau des contacts : alliage d’argent (bonne conductivité et durabilité).

• Résistance de la bobine : environ 2,88 kΩ.

 Conception mécanique et installation

• Type de bobine : non verrouillable (retour automatique à l’état ouvert quand on coupe la tension).

• Montage : trous traversants (through-hole) pour soudure sur circuit imprimé (PCB).

• Bornes : broches pour soudure sur PCB.

 Performances et environnement

• Isolation élevée : jusqu’à 1000 MΩ à 500 VCC entre bobine et contacts.

• Tenue diélectrique : 4000 VAC.

• Temps de fonctionnement typique : ~10 ms.

• Température de fonctionnement : de -40 à +85 °C.

• Humidité admissible : 5 % à 85 %.

En résumé, ce relais permet de commuter des charges jusqu’à 5 A sous des tensions courantes (AC ou DC) et s’active avec une bobine 24 VCC, ce qui en fait un composant pratique pour piloter des circuits avec un microcontrôleur, une PLC ou d’autres systèmes de commande.
