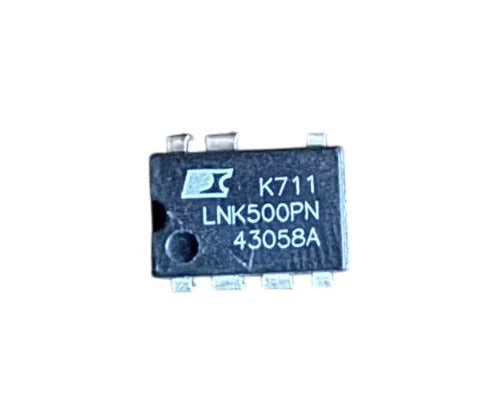

CONVERTISSEUR AC/DC LNK500PN DIP-8

Description

LNK500PN – Circuit Intégré d’Alimentation à Découpage (AC/DC Offline)

• Référence : LNK500PN

• Fabricant : Power Integrations

• Famille : LinkSwitch

• Type de composant : Circuit intégré d’alimentation à découpage hors ligne

• Fonction principale : Conversion directe de la tension secteur AC (85–265 V) en basse tension DC

Caractéristiques électriques

• Tension d’entrée : 85 à 265 V AC (universelle)

• Puissance de sortie typique :

  • Jusqu’à 5 W (selon schéma et refroidissement)

• Fréquence de commutation : ~66 kHz

• MOSFET haute tension intégré

• Régulation primaire (sans optocoupleur dans certaines applications)

• Faible consommation à vide (mode économie d’énergie)

Protections intégrées

• Protection contre court-circuit

• Protection contre surcharge

• Protection thermique interne

• Limitation de courant cycle par cycle

• Redémarrage automatique après suppression du défaut

Boîtier / Package

• Type : PDIP-8 (DIP-8 avec 1 broche absente)

• Nombre de broches actives : 7

• Broche supprimée : pour isolement et sécurité haute tension

• Montage : traversant (Through-Hole)

• Repère d’orientation : encoche + point de référence

Applications typiques

• Alimentations à découpage basse puissance

• Chargeurs secteur

• Cartes de commande électroniques

• Appareils électroménagers

• Alimentations de veille (standby)

Avantages

• Forte intégration (moins de composants externes)

• Design simple et compact

• Haute fiabilité

• Conformité aux normes d’économie d’énergie

• Coût optimisé pour production en série

Remarques importantes

• Fonctionne directement sur le secteur → danger électrique

• Respecter les distances d’isolement PCB

• Utiliser des composants certifiés haute tension

• Suivre le schéma d’application du fabricant

Comparaison Entre LNK304 / LNK305 /LNK500PN

• LNK304 / LNK305 : puissances plus faibles

• LNK500PN : puissance supérieure, même principe de fonctionnement
