Circuit intégré Commutateur AC/DC de Puissance VIPER22A 800V

Description

Contrôleur d’alimentation à découpage VIPER22A

Identification
Référence : VIPer22A
Fabricant : STMicroelectronics (ST)

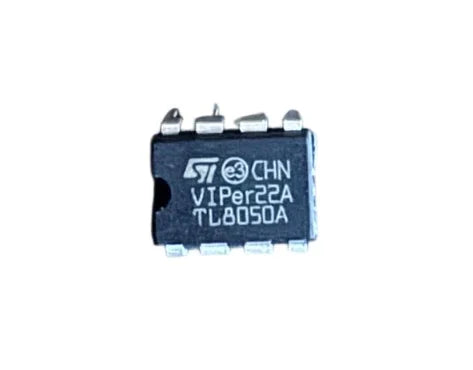

Marquage : VIPer22A TL805DA
Boîtier : DIP-8 (8 pattes, avec encoche)
Famille : VIPer (Power Integrated Controller)
Fonction principale
Le VIPer22A est un circuit intégré d’alimentation à découpage (SMPS).
 Il intègre dans un seul boîtier :
un contrôleur PWM
un MOSFET de puissance haute tension
Il sert à transformer le 220 V AC secteur en basse tension DC stable (5 V, 12 V, etc.).
 Applications typiques
On le trouve très souvent dans :
 Alimentations à découpage
 Téléviseurs
 Décodeurs
 Chargeurs
 Cartes industrielles
 Alimentation de cartes de commande
 Caractéristiques techniques principales
Tension d’entrée : jusqu’à 800 V (après redressement du secteur)
Topologie : Flyback
Puissance typique :
🔹 jusqu’à ~15 W (selon montage)
Fréquence de découpage : ~60 kHz
Démarrage haute tension intégré (pas besoin d’alimentation externe)
Protections intégrées :
surcharge
surchauffe
court-circuit
sous-tension
Brochage (DIP-8)
1->Source
2->Source
3->Feedback (FB)
4->VDD (alimentation interne)
5->Drain
6->Drain
7->Drain
8->Drain
 Avantages
 Très fiable
 Peu de composants externes
 Démarrage direct sur secteur
Large utilisation industrielle
 Important sécurité
 Ce composant travaille directement avec le 220 V
 Danger de mort si manipulation sans isolation ni précautions.
