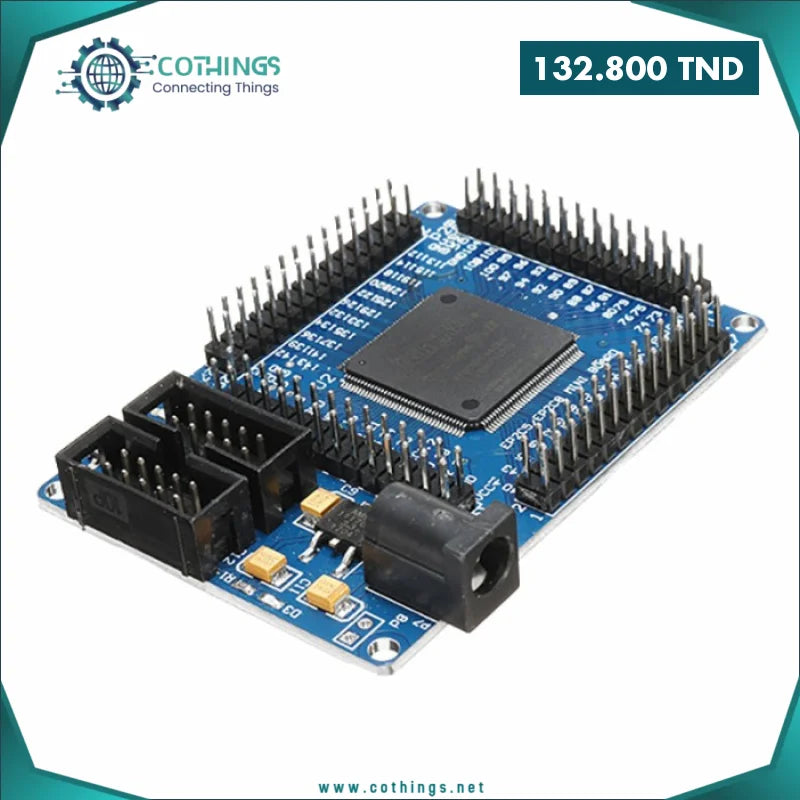

Carte de développement FPGA Altera Cyclone II EP2C5T144 – Module d’apprentissage avec mémoire EPCS4, alimentation 5V et voyants de contrôle

Description

Carte de développement FPGA Cyclone II utilise le chip EP2C5T144 comme cœur du système, permettant une intégration facile dans des applications réelles. Elle est adaptée aux projets d’acquisition de données, traitement de signaux, contrôle logique et calculs numériques.

Caractéristiques principales :

• FPGA principal : Altera Cyclone II EP2C5T144

• Mémoire de configuration : EPCS4, 4 Mbit

• Horloge : Quartz SMD actif 50 MHz (monté au dos de la carte)

• Alimentation : 5 V via prise ou connecteur d’extension

• Indicateurs : LED d’alimentation et interrupteur de reset

• LED expérimentales : 3 LED SMD pour tests et expériences, extensibles via câblage

• Tous les I/O et pins d’horloge sont routés sur connecteurs, permettant l’ajout de mémoire et périphériques

• Filtrage d’alimentation : condensateurs tantale de haute qualité

• Support CPU embarqué : compatible avec le développement Nios II

• Dimensions compactes : 71,9 × 51,7 mm

Points forts :

• Carte compacte et entièrement fonctionnelle pour le prototypage rapide

• Permet de développer des fonctions allant du simple contrôle logique aux calculs complexes

• Tous les pins FPGA accessibles pour une extensibilité maximale

Applications typiques :

• Prototypage numérique et électronique embarquée

• Apprentissage FPGA pour étudiants et débutants

• Développement de modules Nios II et systèmes embarqués
